Přímosměšující přijímač pro VKV

Na stránce http://www.shema.h14.ru/st.php?text_file=radiopriem/di-pr.html jsem objevil zajímavé zapojení, které jsem musel okamžitě odzkoušet jako kontrolní přijímač při nastavování různých vf zařízení, pro kontrolu, co všechno a jak vyzařují.

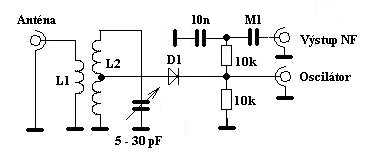

Podstatou tohoto přijímače je jednoduchý směšovač s diodou D1 (libovolná VF). Přijímaný kmitočet určuje kmitočet vnějšího oscilátoru, při pokusech je možno použít libovolný  signální generátor, pracující na požadovaných kmitočtech, nebo GDM s vazební smyčkou.

Zapojení je možno použít jako vlnoměr, CW nebo SSB přijímač, dle potřeby a vaší fantazie. Samozřejmě, že se dá doplnit i vlastním oscilátorem, prostě – fantazii se meze nekladou.



Vazební cívka L1 má 2 závity u studeného (uzemněného) konce L2. Vlastní laděný obvod s cívkou L2 má 5 závitů vodičem o průměru 1 mm, vinuto "vzduchově", tedy bez kostřičky. Průměr vinutí je 16 mm, délka vinutí 25 mm, odbočka je uprostřed. Jako ladicí kondenzátor může sloužit buď trimr, nebo jedna sekce (VKV) styroflexového ladicího kondenzátoru ze starého tranzistoráku. Při pokusech jsem použil nejprve starší typ hrníčkového trimru, ale při prolaďování se ozývaly různé pazvuky a chrastění. Proto jsem nakonec použil keramický typ, na jehož "šroubek" jsem připájel hřídelku pro ovládací knoflík.
